一、概述

l KW-DJR型微機直流油泵電機控制裝置根據電力生產現場實際需要，廣泛征求電廠、設計院等專家技術人員的意見，參考吸收國內外大量的先進設計思想和最新技術，采用新型的微機控制技術和電力電子技術開發研制，實現了該產品的高度可靠化和智能化。裝置系統適用于各種類型直流電機（尤其是10KW以上大功率電機）起、停的智能控制，主要應用于火電廠中各種直流油泵的控制，如主機、小機直流潤滑油泵，氫側、空側直流密封油泵等，作為傳統控制方式的更新?lián)Q代產品，它具有工作原理先進、安全可靠、結構簡單、故障率低、維護方便等特點。

二、技術性能及特點

l 能實現直流電機的平滑無級啟動，保證啟動和運行電流始終在電機的額定電流以下，對直流和直流電機無任何沖擊，充分保證了直流系統和直流電機的安全可靠。同時還降低了對直流電源容量的要求，可節省直流系統的投資。而傳統的設備只能實現一級或三級階梯啟動，啟動電流遠遠超過了電機的額定電流，對直流系統和直流電機沖擊巨大，嚴重影響直流系統和直流電機的安全。

l KW-DJR型裝置對電機的控制和保護方式完備：

全面監控電機控制系統的各種關鍵參數，如電樞電壓、電樞電流、勵磁電壓、勵磁電流、系統溫度等；

實時顯示系統的工作狀態并通過通迅接點實時上傳系統的工作狀態和工作參數；

對電機的保護報警功能完備，確保電機工作在理想狀態。嚴防電機的非正常運行。如勵磁回路故障啟動保護，運行中電樞和勵磁回路故障電機保護、過流過壓報警，超溫報警等。

而傳統裝置只能實現簡單的監測，無法實現以上新型裝置的功能。

l KW-DJR型裝置采用微機控制，可以實現復雜的設備控制、參數設定，故障存儲、即時通訊等功能，比如電機的啟動時間設定、電機的啟動初始電流設定，電機的各種參數報警定值設定等，而傳統裝置只能實現單一的啟動功能。

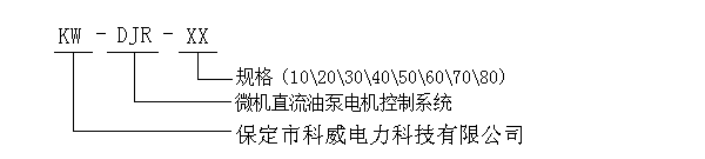

三、型號說明

四、典型規格型號及參數

五、技術參數

l  工作電壓：DC220V/110V (±%10)；

l  電機容量：0.5～80KW；

l  電流升至額定值時間：10～255秒可調；

l  啟動電流起始百分比：0%～49%可調；

l  保護動作：發信號；

l  過熱保護動作溫度：攝氏10～99度可調；

l  散熱方式：自然冷卻；

l  控制裝置掉電信息不丟失；

l  控制裝置可保存25重故障信息和25重啟動信息；

l  觸電容量：裝置的出口繼電器觸點最大導通電流為7A/AC220V;

l  提供4～20mA電流輸出至遠方；

l  提供信號輸出至遠方；

l  可選RS485通訊接口上傳本機數據。電網電壓等級。
