一、概述

本產品廣泛用于電廠、石油、化工、煤炭、冶金等行業的供電系統，在小電流系統中，隨著系統的逐漸增大，電容電流也越來越大，一旦發生單相接地故障，極易產生弧光過電壓，使故障擴大，因此需要抑制弧光過電壓。本產品通過在母線上將接地相金屬性接地的方式，屏蔽線路的非金屬性弧光接地，達到熄弧效果，從而保護系統絕緣，防止過電壓擊穿非故障相。

二、裝置的型號、主要電氣參數及一次系統接線

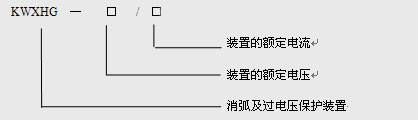

裝置的型號意義

裝置的主要電氣參數：

額定電壓：6、10、35kV

額定電流：50、63、80、100、125、160、200、250、315A

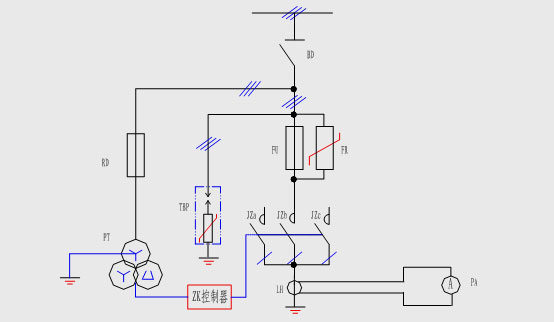

裝置的一次原理接線圖：該圖可作為本裝置的圖標，表示在電氣一次系統接線圖中。

三、裝置的工作原理

正常運行時微機控制器不斷檢測PT提供的電壓信號，一旦系統發生單相弧光接地時，真空接觸器快速動作，將不穩定的弧光接地轉化為穩定的金屬性接地。裝置輸出開關量接點信號，同時可通過RS485（或RS232）接口與微機監控系統實現數據遠傳。

四、特點

1、投資少。

2、占地面積小。

五、注意事項

1、本產品適用于小電流系統。

2、本產品適合用于終端（用戶）變電站（廠用電）。

3、用戶最好是雙電源供電，且有備自投系統。
