一、產品用途

三相組合式過電壓保護器主要用于發電、供電和用電企業的電力電網中。用來保護變壓器、開關、母線、電動機等電氣設備，可限制大氣過電壓及各種開關引起的操作過電壓，對相間和相對地的過電壓均能起到可靠的限制作用。

二、結構/特點

三、相組合式過電壓保護器具有下面的一些特點：

1．用氧化鋅非線性電阻和放電間隙的結構，使兩者互為保護。放電間隙使氧化鋅電阻的荷電率為零，氧化鋅電阻的非線性特性又使放電間隙動作后無續流，放電間隙不再承擔滅弧任務，提高了產品的使用壽命。

2．采用四星形接法，對相間和相對地的過電壓均能起到可靠的限制作用。可將相間過電壓大大降低，保護的可靠性大為提高。

3．在各種電壓波形下放電值均相等，不受各種操作過電壓波形的影響，過電壓保護值準確，保護性能優良。

4．使用環境溫度為－400C～＋600C，海拔高度小于2000m， (高于2000m訂貨時注明）。

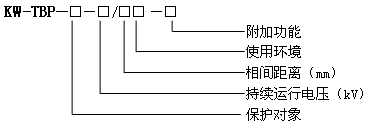

三、型號說明

1．保護對象：A-電動機 ；B-發電機、變壓器、母線線路、開關  ； C- 并聯補償電容器； O-電機中性點；

2．持續運行電壓：允許持久地施加在KW-TBP相間及相對地的工頻電壓有效值；

3．外套類型：F硅橡膠外套；

4．使用環境：W為戶外型，無‘W’只適用于戶內；

5．附加功能：“J”或“IM” 為過電壓動作記數器，（只適用于戶內型KW-TBP）；

6．采用高壓電纜外引結構，因此，對外引電纜長度“L”及線鼻子孔經“φ”要求，由用戶在訂貨時注明。

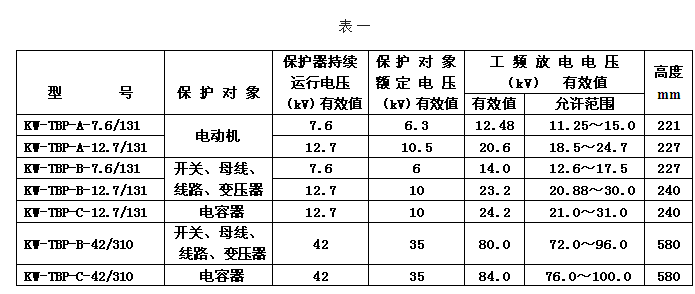

四、技術參數

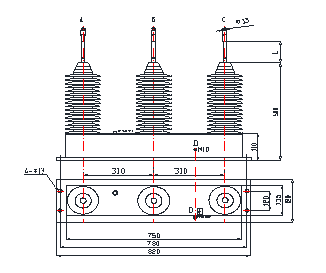

五、外型尺寸圖

10KV及以下電壓等級

35kV電壓等級
